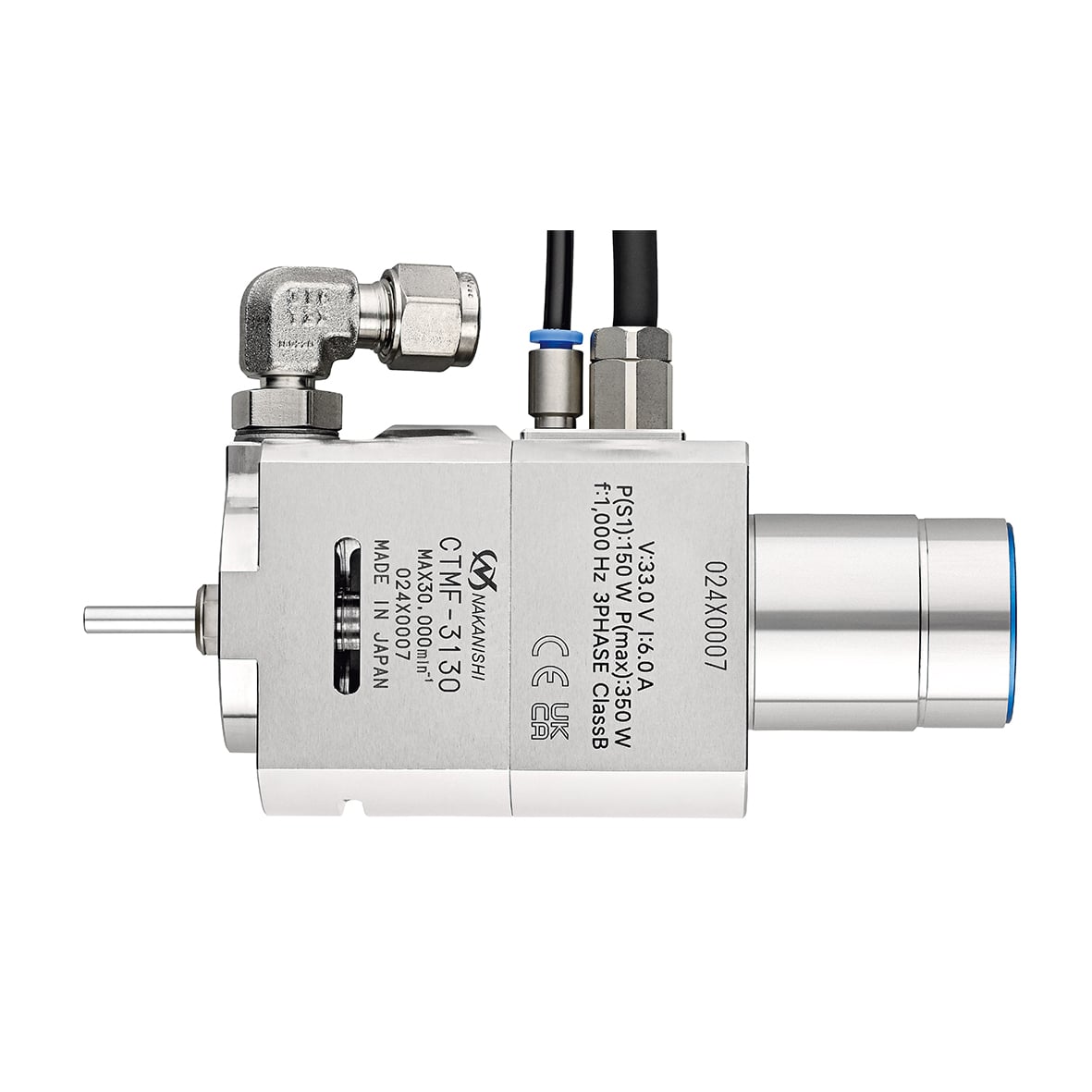

Elektro-Motorspindel CTMF-3130 Ø 31,0 mm 30.000 U/min. 90° Anschluß mit IKZ "Innere Kühlmittelzufuhr" ohne Spannzange CHA-AA und Spannmutter CHN-CTA

 Artikelnummer: 14200003

Durch die innere Kühlmittelzufuhr erreichen Sie eine deutliche Reduzierung der Zykluszeiten.
Ohne Spannzange CHA-AA* und Spannmutter CHN-CTA, Spannzangenabstufung 0,1 mm.
Inkl. Spannschlüssel 8,0x5,0/9,0x11,0 mm u. 20,0x24,0 mm.

Spindel-Rundlaufgenauigkeit ohne Spannzange: innerhalb 1 µm
max. Drehzahl: 30.000 U/min.
Außen Ø: 31,0 mm

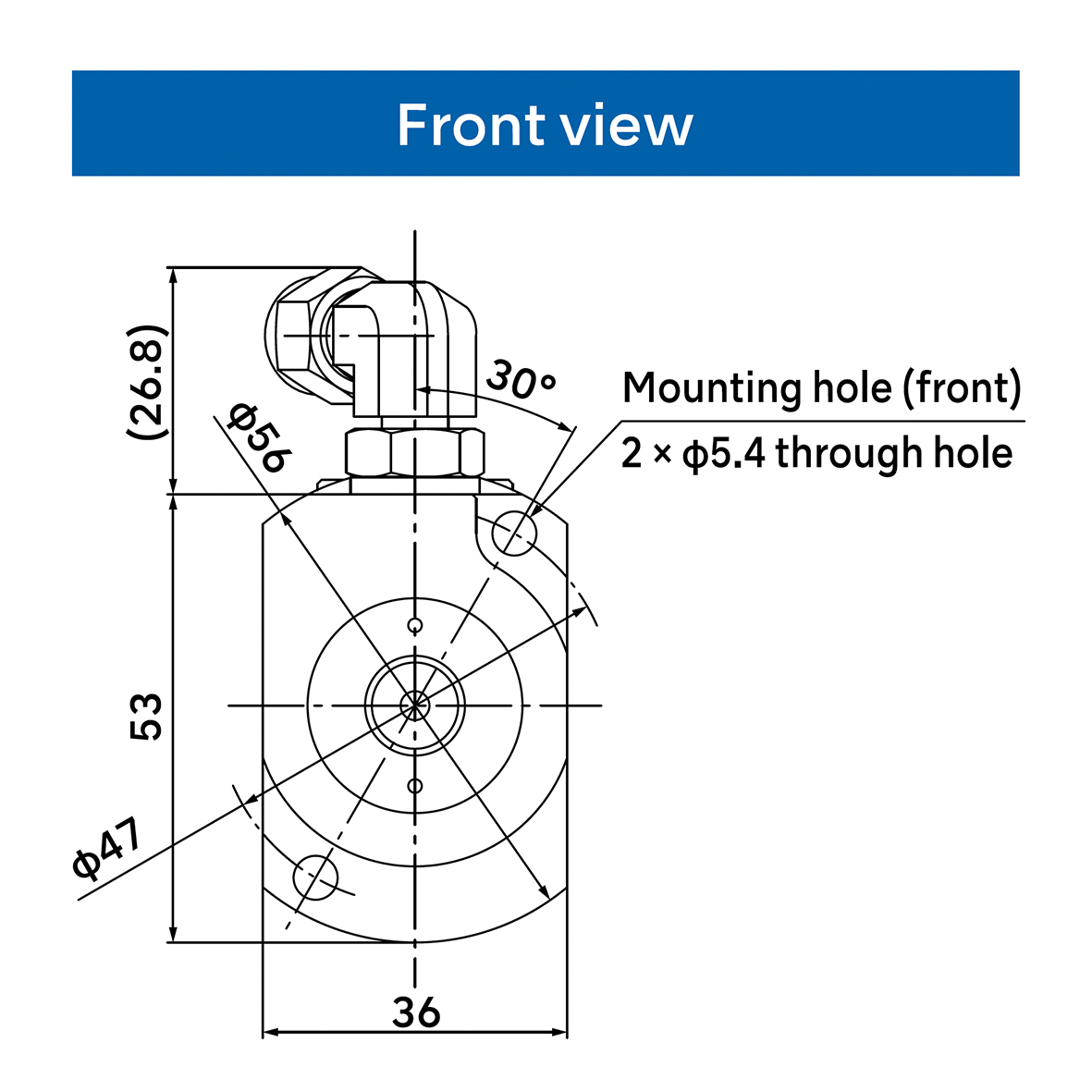

Anschluß: 90°

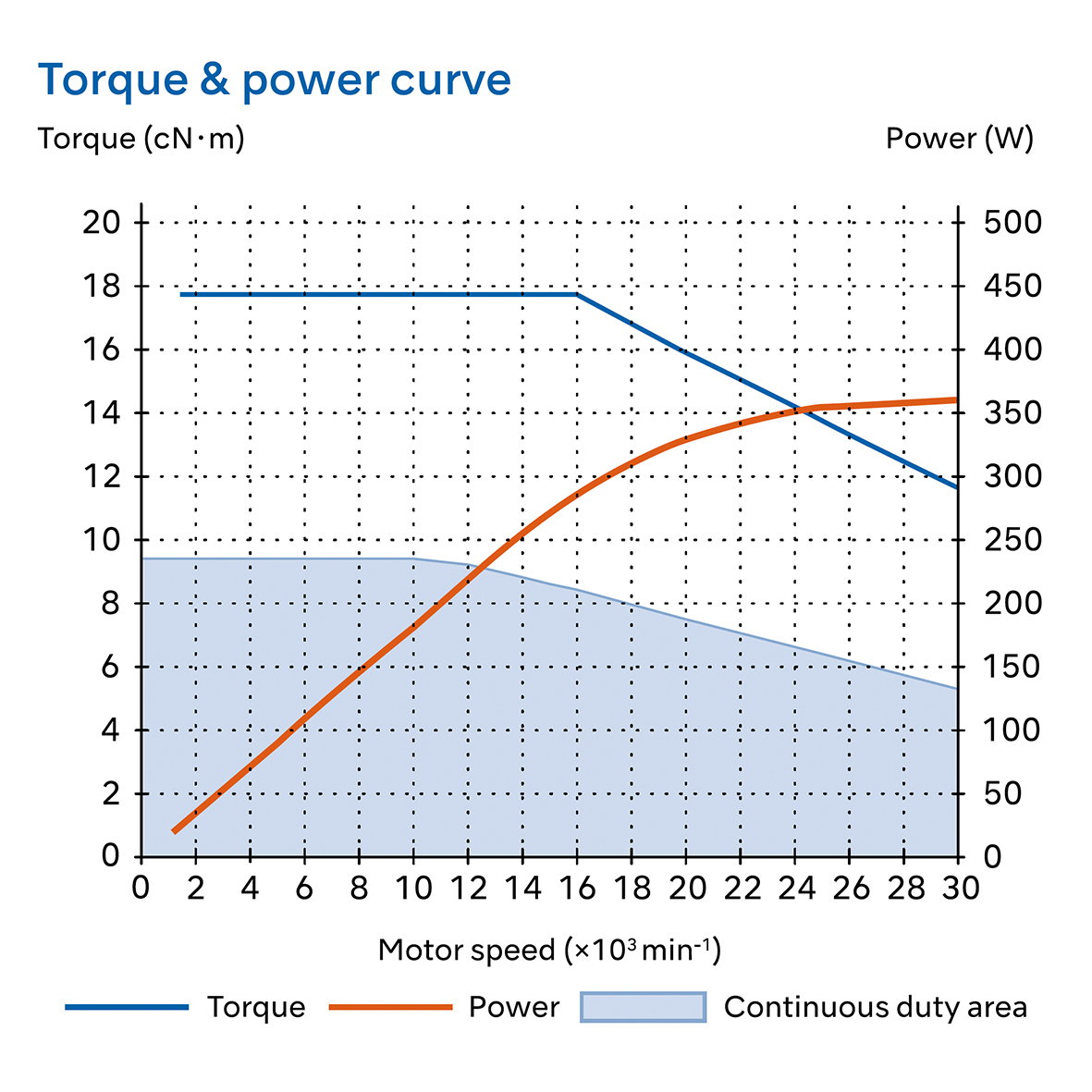

Leistung: 350 W

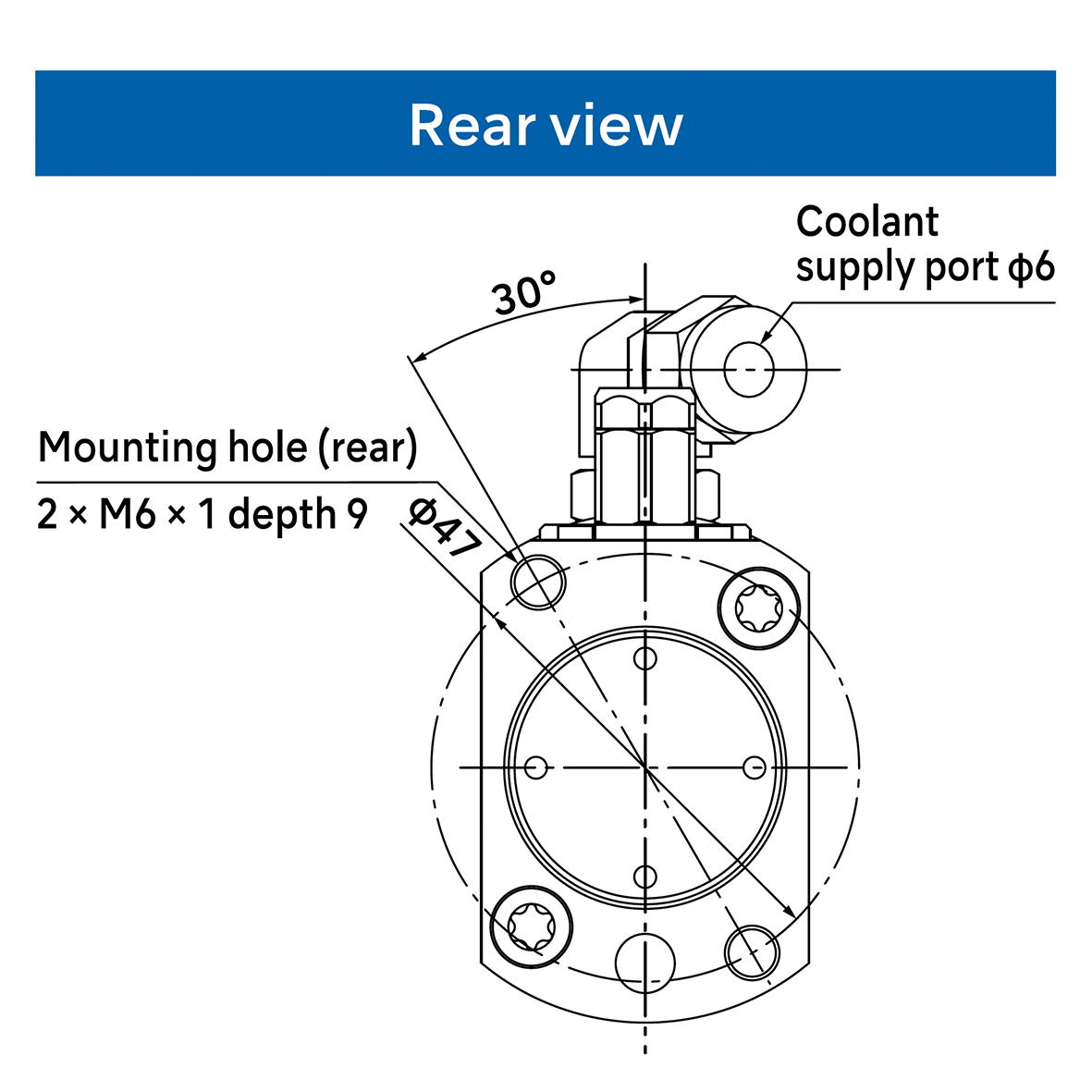

Kühlmitteldruck: 3,0-20,0 MPa/ 30-200 bar
Schaftdurchmesser des entsprechenden Werkzeuges: 3,0; 3,175 ; 4,0 mm
Kühlmittelfiltrationsgenauigkeit: 5 µm oder weniger

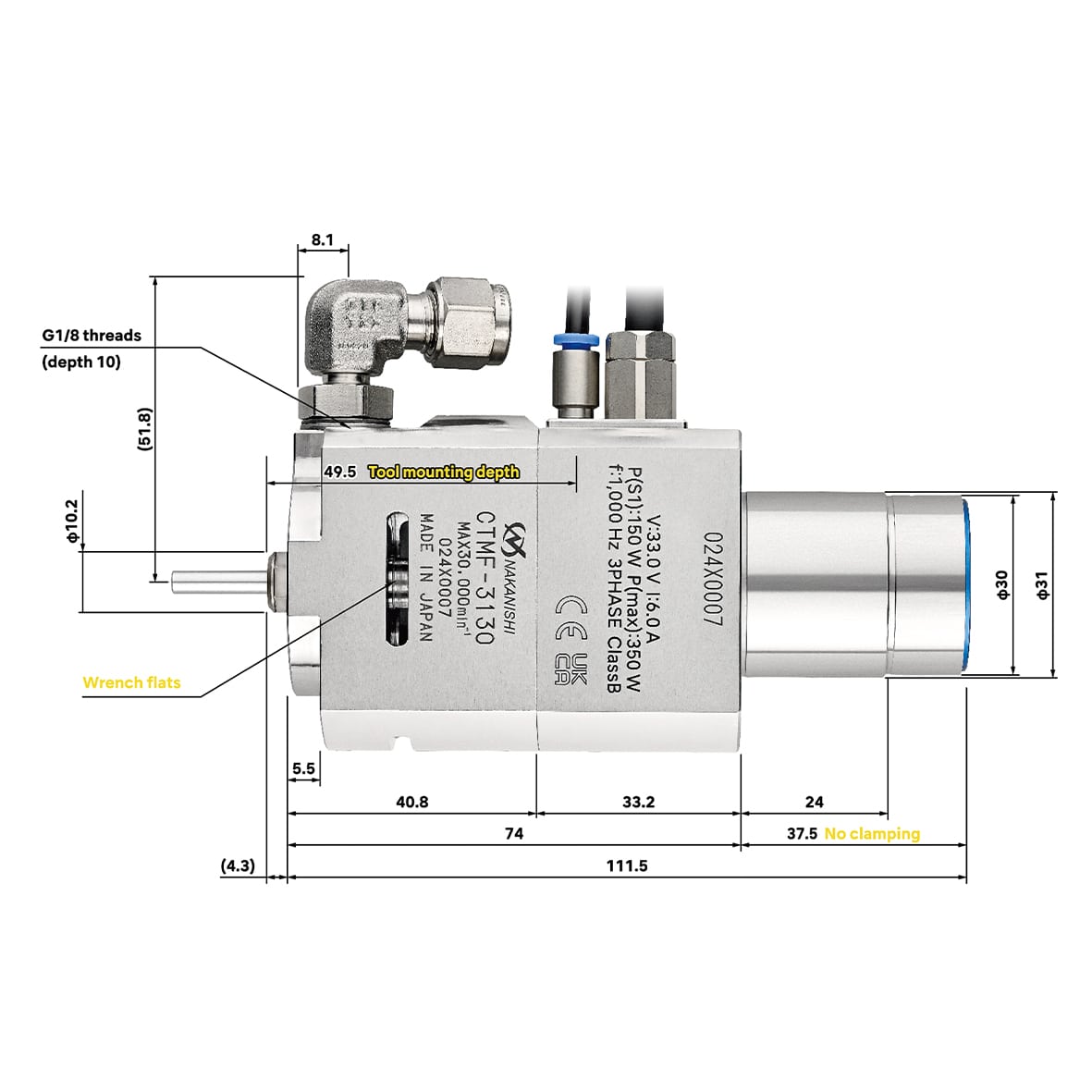

Werkzeugeinbautiefe: 49,5 mm
Gesamtlänge: 115,8 mm
Gewicht:  1,100 g
Optional Spannzange CHA-AA: Ø 3,0/3,175/4,0 mm
Optional Spannmutter CHN-CTA**: Ø 3,0/3,175/4,0 mm
Austauschbares AGW: GSC1310 (hergestellt von Citizen Machinery Co.,Ltd.)
Geeignete CNC Drehmaschine: A20, D25, L12, L20, L32, M32



6.014,00 € pro Stk Netto
7.156,66 € pro Stk Brutto

Ab Lager lieferbar

* Die hochpräzise CHA-AA Spannzange wird vom Hersteller dringend empfohlen.

** CHN-CTA Spannmutter muss passend zum Spannzangendurchmesser bestellt werden.

Eine Hochdruckpumpe, ein Filter, ein Hochdruck-Kühlmittelschlauch usw. sind erforderlich.

Weitere Informationen finden Sie zusätzlich in dem unten stehenden Informationsflyer
Alle Änderungen, sowie Irrtümer bei Beschreibungen und Preisen behalten wir uns vor.
