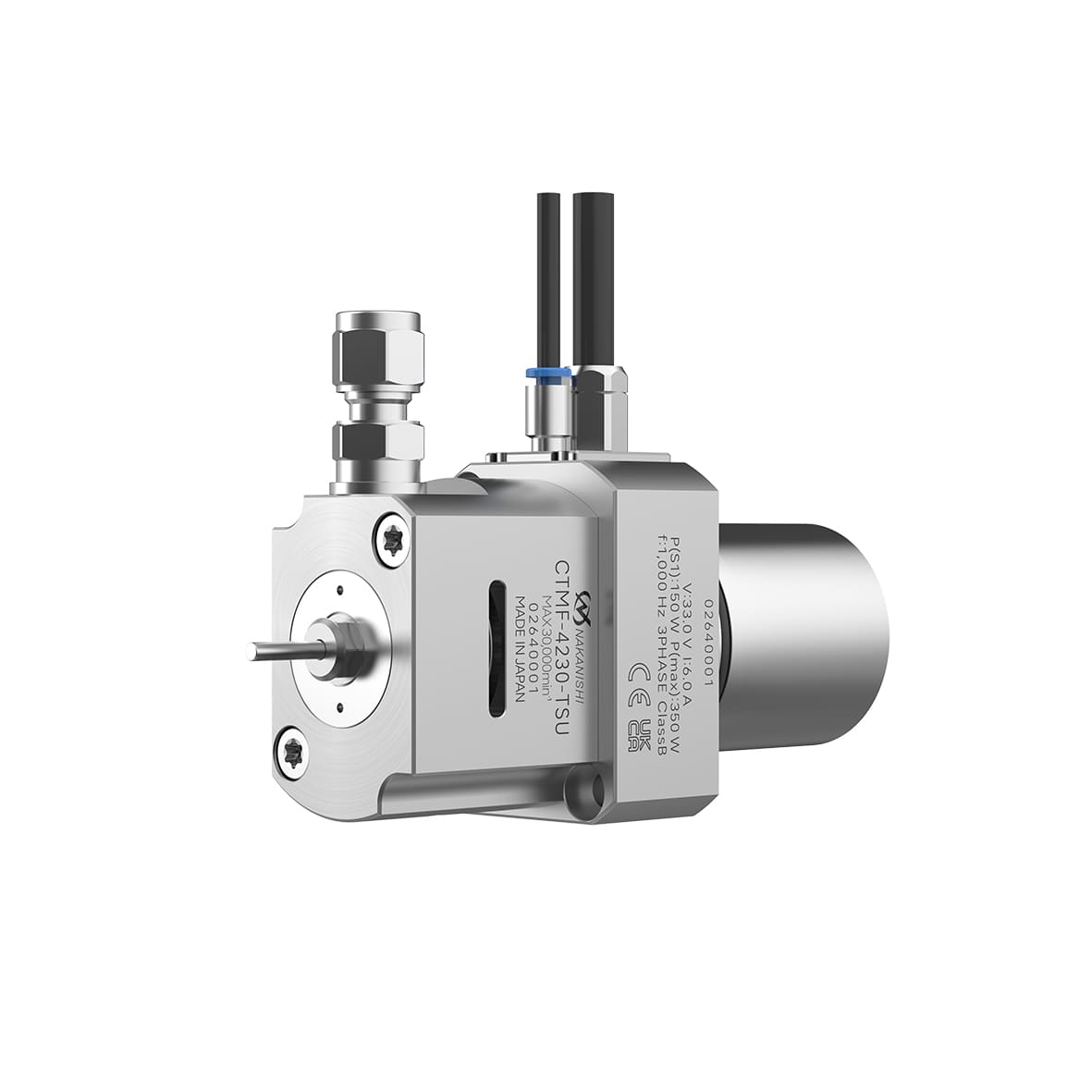

Elektro-Motorspindel CTMF-4230-TSU Ø 42,0 mm 30.000 U/min. 90° Anschluß mit IKZ "Innere Kühlmittelzufuhr" ohne Spannzange CHA-AA und Spannmutter CHN-CTA

 Artikelnummer: 14200025

Mit Kupplungskabel 0,5 m, ohne Motorkabel. Bürstenloser Gleichstrommotor mit Luftkühlung. Spannzangenabstufung 0,1 mm. Motorkabel optional 3,0/5,0/7,0 m. Ohne Spannmutter CHN-CTA, Schlüssel (8x5), (9x11), 2 x Innensechskantschraube (M5x30)

Spindel-Rundlaufgenauigkeit ohne Spannzange: innerhalb 1 µm
max. Drehzahl: 30.000 U/min.
Außen Ø: 42,0 mm
Anschluß: 90°

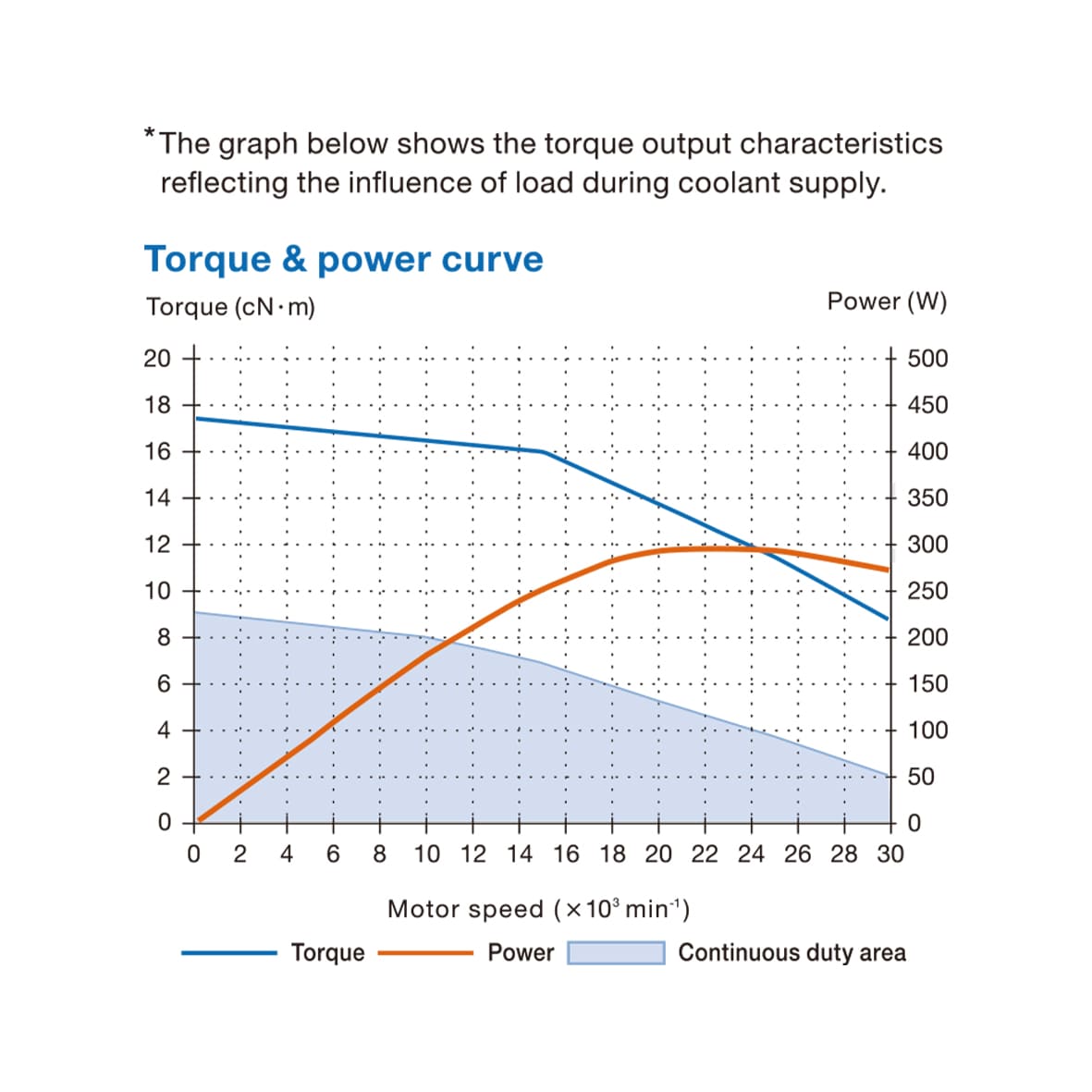

Leistung: 350 W
Kühlmitteldruck: 3,0-20,0 MPa/ 30-200 bar
Schaftdurchmesser des entsprechenden Werkzeuges: 3,0; 3,175 ; 4,0 mm
Kühlmittelfiltrationsgenauigkeit: 5 µm oder weniger

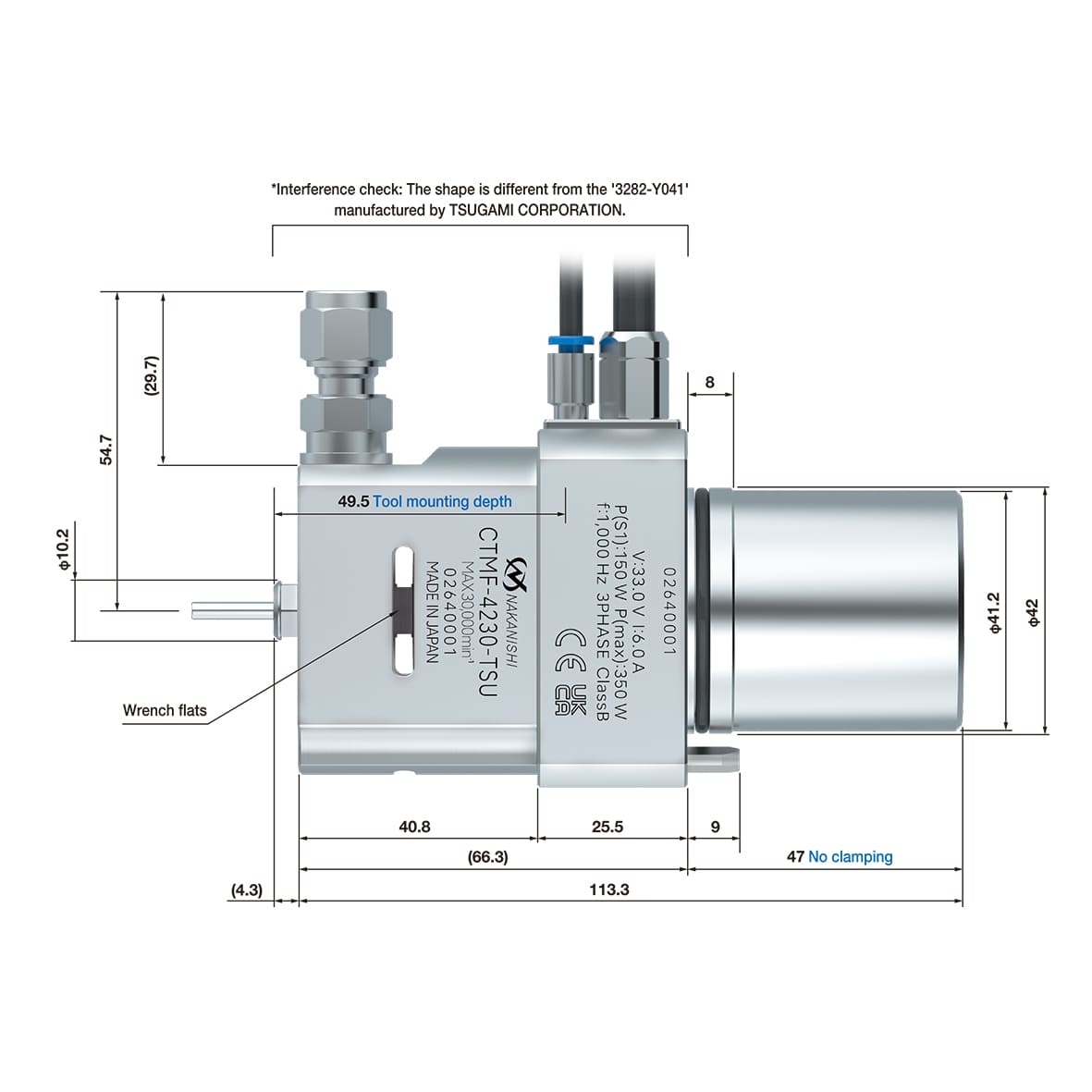

Werkzeugeinbautiefe: 49,5 mm
Gesamtlänge: 164,6 mm
Gewicht:  1,420 g
Optional Spannzange CHA-AA: Ø 3,0/3,175/4,0 mm
Optional Spannmutter CHN-CTA**: Ø 3,0/3,175/4,0 mm
kleinster Kabelbiegeradius: 60,0 mm
Austauschbares AGW: 3282-Y041 (manufactured by TSUGAMI CORPORATION)
Geeignete CNC Drehmaschine: Back tool post for S205-II/S206-II, S205A-II/S206A-II, SS207-I(-5AX), B026/32-III, B038-III, SS267-III(-5AX), SS327-III(-5AX), etc.
6.014,00 € pro Stk Netto
7.156,66 € pro Stk Brutto

Lieferzeit auf Anfrage

* Die hochpräzise CHA-AA Spannzange wird vom Hersteller dringend empfohlen.

** CHN-CTA Spannmutter muss passend zum Spannzangendurchmesser bestellt werden.

Eine Hochdruckpumpe, ein Filter, ein Hochdruck-Kühlmittelschlauch usw. sind erforderlich.

Weitere Informationen finden Sie zusätzlich in dem unten stehenden Informationsflyer
Alle Änderungen, sowie Irrtümer bei Beschreibungen und Preisen behalten wir uns vor.
